网线水晶头颜色顺序图片
网线连接时,水晶头的颜色排列顺序是怎样的?接法口诀又是什么呢?在我们的日常生活中,常常能看到台式电脑和路由器连接着一些网线。那么,这些网线水晶头的颜色排列顺序和接法口诀是怎样的呢?现在让我们一起来探讨一下网线水晶头颜色排列的图片口诀吧!
网线水晶头的颜色顺序通常是按照以下顺序排列:橙色、橙白、绿色、蓝色、蓝白、绿白、棕色、棕白。而网线水晶头接法口诀是:橙橙绿蓝蓝绿棕棕。
在日常生活中,我们常见的台式电脑和路由器连接的网线,一般遵循这种颜色顺序和接法口诀。这些规则有助于确保网线连接正确,以保证网络连接的稳定性和可靠性。
一、直连互联法(平行)平行/直通法):两头全部采用568A标准,或者两头采用568B标准;
568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;
二、交叉互联法(交叉法):一头采用568A标准,另一头采用568B标准;
568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;
568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕;
连接口诀、颜色顺序图片

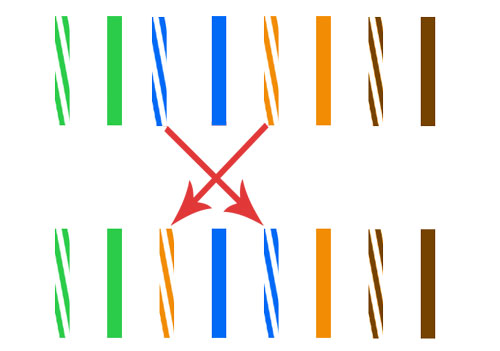

568A标准:绿蓝橙棕,三五互换
将网线从左至右排序为白绿、绿、白蓝、蓝、白橙、橙、白棕、棕,然后将第三根和第 五根线互换(互换后变成白绿、绿、白橙、蓝、白蓝、橙、白棕、棕),捏平,剪齐。将水晶头触片朝上,线口朝右,左手拿头,右手送线,网线顶头后,送人网线钳压线,力度适中、压线到位。

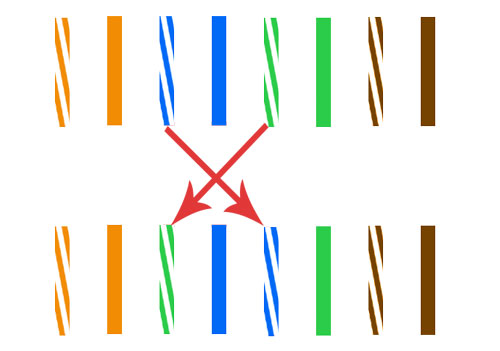

568B标准:橙蓝绿棕,三五互换
将网线从左至右排序为白橙、橙、白蓝、蓝、白绿、绿、白棕、棕,然后将第三根和第五根线互换(互换后变成白橙、橙、白绿、蓝、白蓝、绿、白棕、棕),捏平,剪齐。将水晶头触片朝上,线口朝右,左手拿头,右手送线,网线顶头后,送人网线钳压线,力度适中、压线到位。
以上就是网线水晶头颜色顺序图片的全部内容了,希望以上内容对您有所帮助!
