在施工图中,电路图、水路图和拆改图都是必不可少的,但是有一个小细节是绝对不能缺少的,那就是图例图标。
图例图标作为图纸中的一种标识,具有很大的辅助作用,便于图纸的查找,也能让普通人轻松看懂图纸。今天我们就来一起讲讲图例图标。
文末附 室内专属图例图标CAD图库
01-什么是图例图标?
图例图标是指在图纸的一角或一侧集中显示的各种符号和颜色,用于解释图中的内容和指标,有助于更好地理解图纸。根据不同的行业标准和规范,图例的内容和形式会有所不同。
▲ 平面灯具、开关图例
▲ 平面插座图例
图标是一种具有指代意义的标识性质的图形,它不仅仅是一种图形,更是一种标识,具有高度浓缩并能快速传达信息、易于记忆的特点。
综合而言,图例图标是图纸的一种辅助标注,使得图纸更易识别,它是各类图纸中不可或缺的一部分。
02-图例真的很重要
在施工图中,图例是必不可少的。例如,在电路图中,会有开关和插座的图例;在天花图上,会有灯具和出风口等的图例。不同事物对应不同的图例,这使得人们能够快速理解图纸的内容。此外,图例的运用也有助于使施工图整体看起来更加统一和整洁。

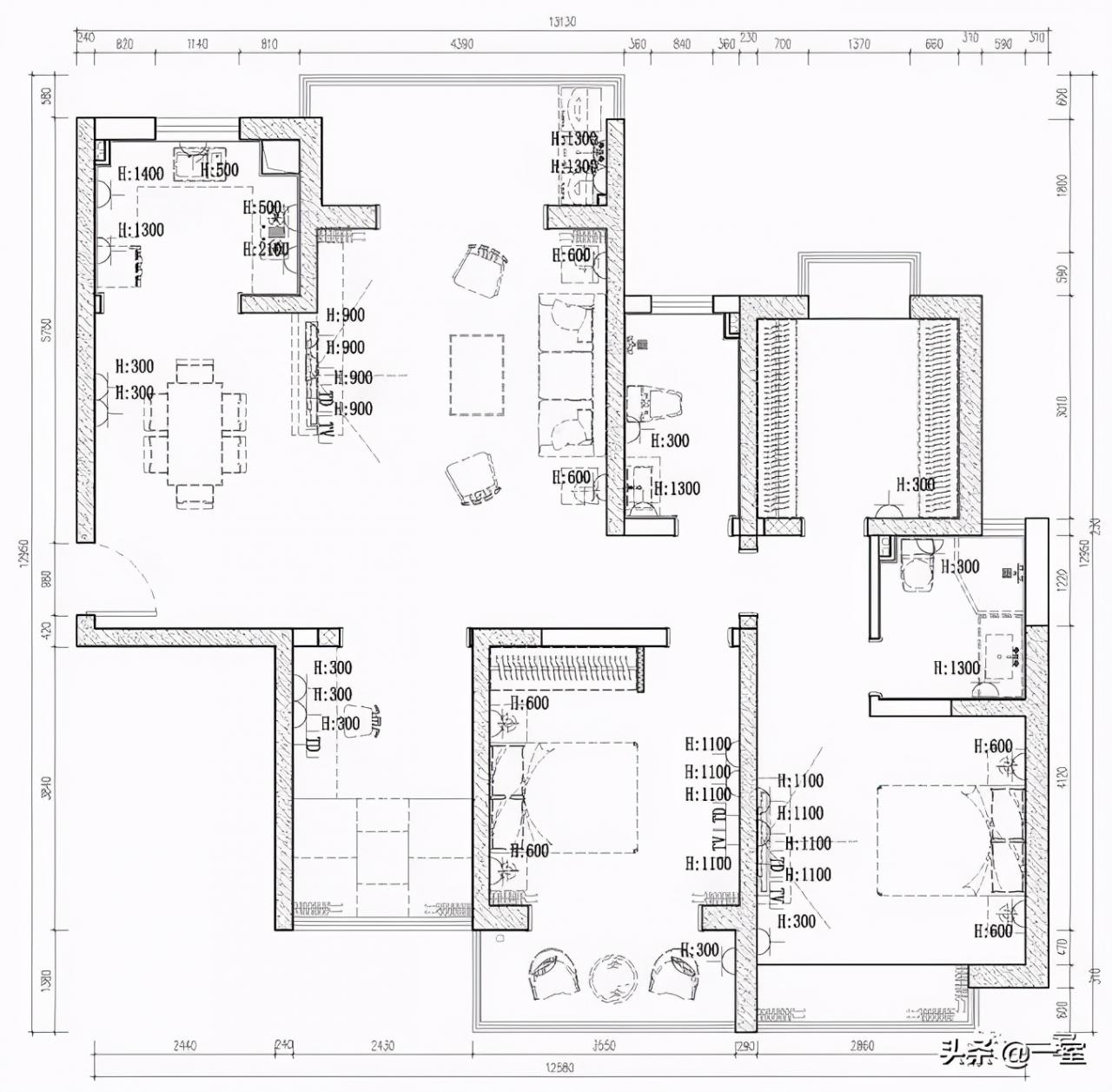

▲ 插座布置图
▲ 开关电路图
施工图中如果没有图例,那整套图纸将会非常混乱,表达不清晰,后期按照图纸进行施工时也极容易出现问题。
03-符号也不能少
在图纸中除了图例外,符号也是很重要的一部分,尤其是在施工图中,各类符号标注是一种指引,让图纸更清晰易懂且规范。

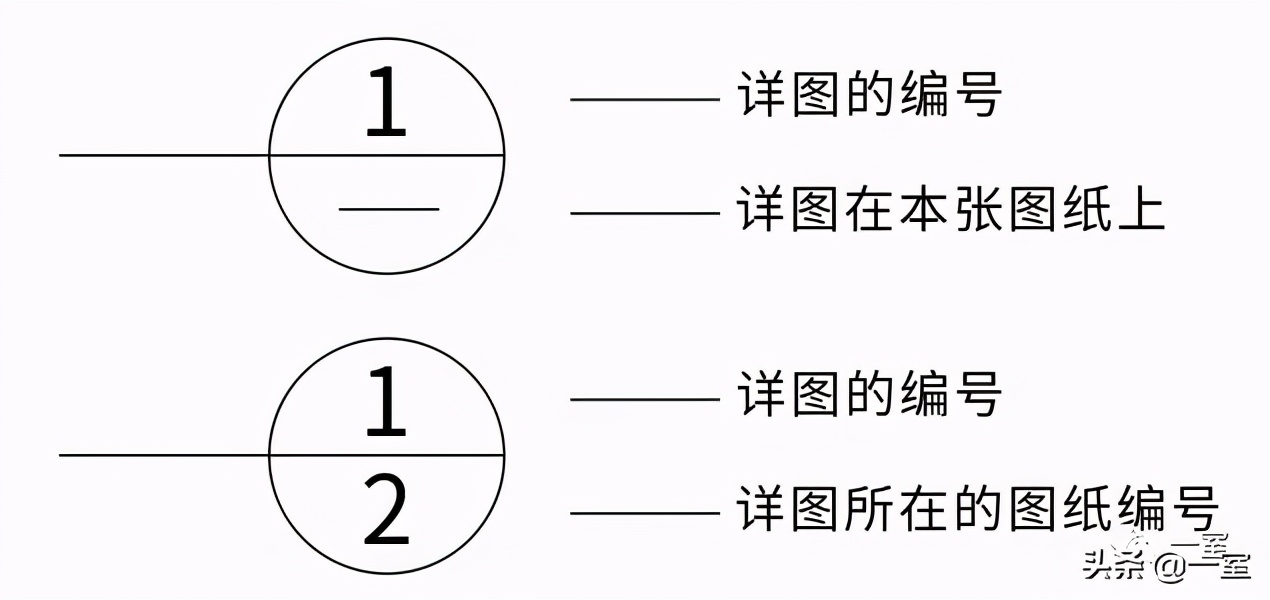

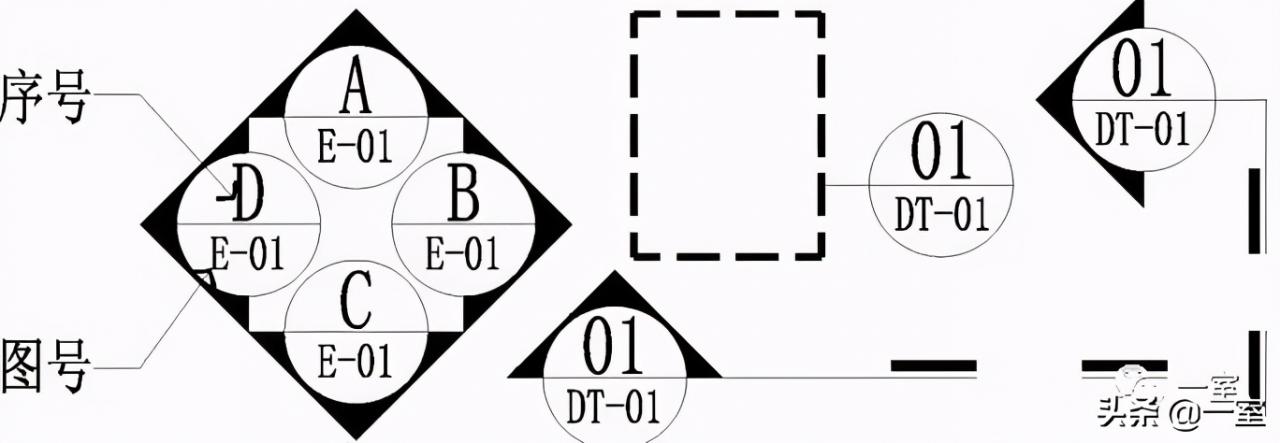

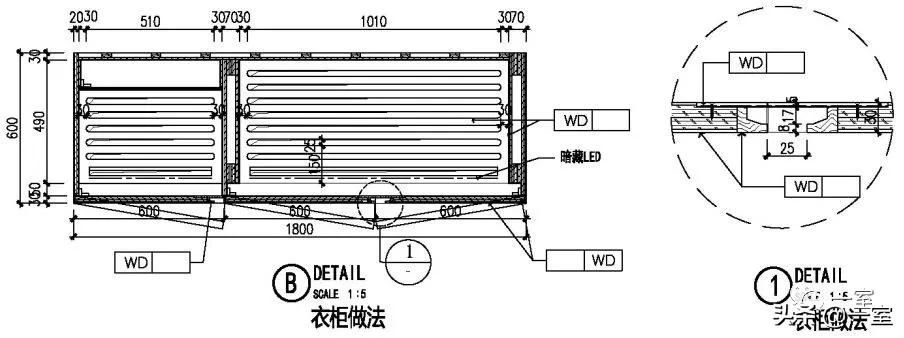

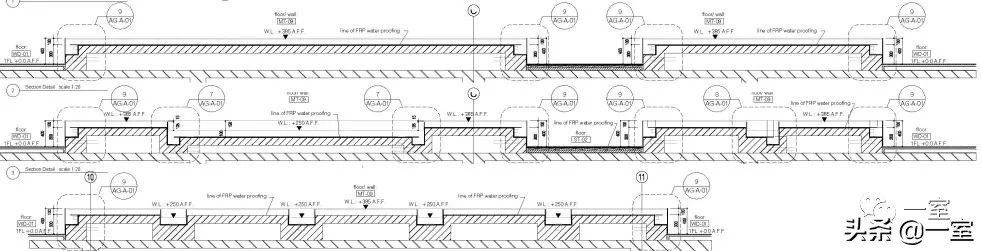

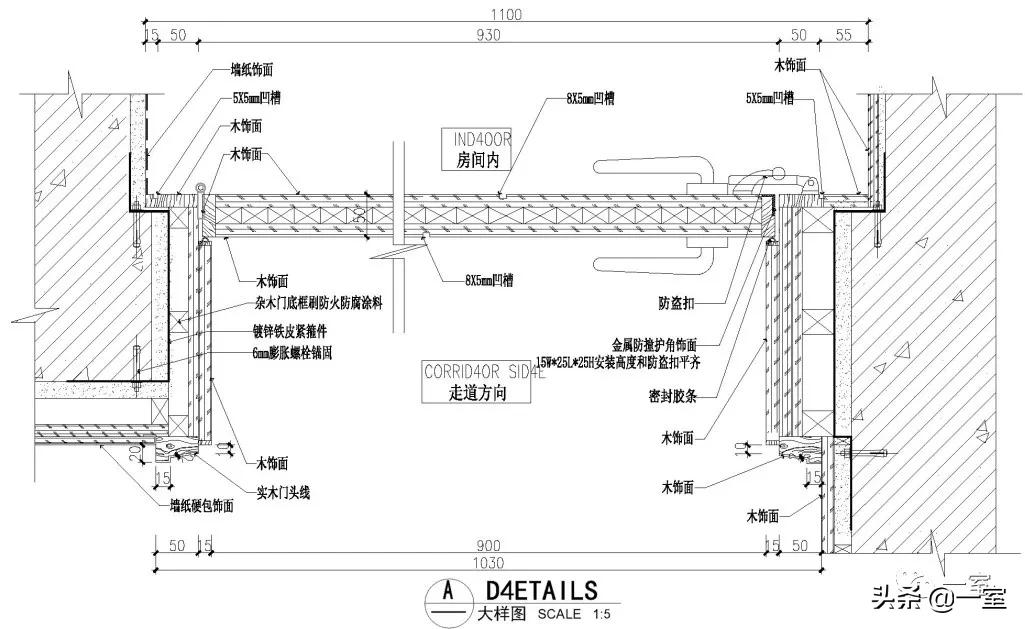

详细表示某些重要局部时,需要另行绘制其详图来进行表达,对需用详图表达的部分标注索引符号,并在所绘详图处标注详图符号。
当然,图例图标或符号都没有绝对硬性的标准要求,但一套施工图纸中的图例符号是需要统一的,要表达清晰且简单易懂。这里小编为你准备了室内图例图标CAD图库,赶紧抱走用起来吧。
室内专属图例图标CAD图库
部分内容展示

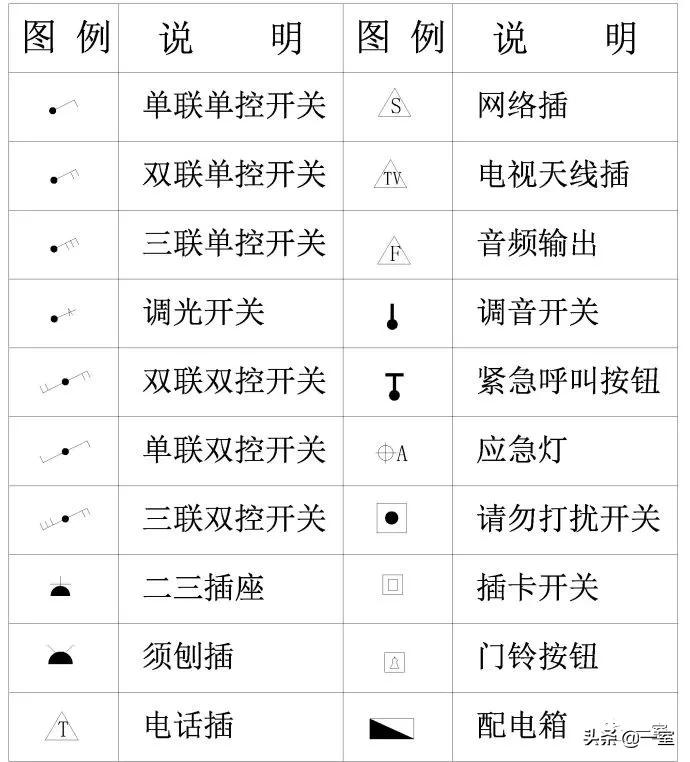

▲开关图例

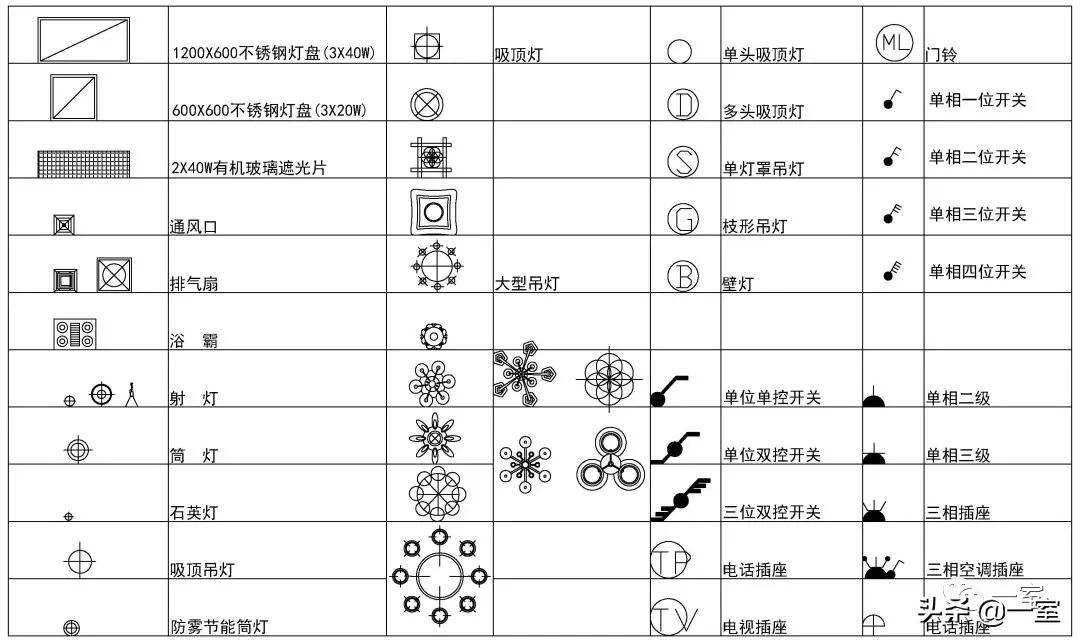

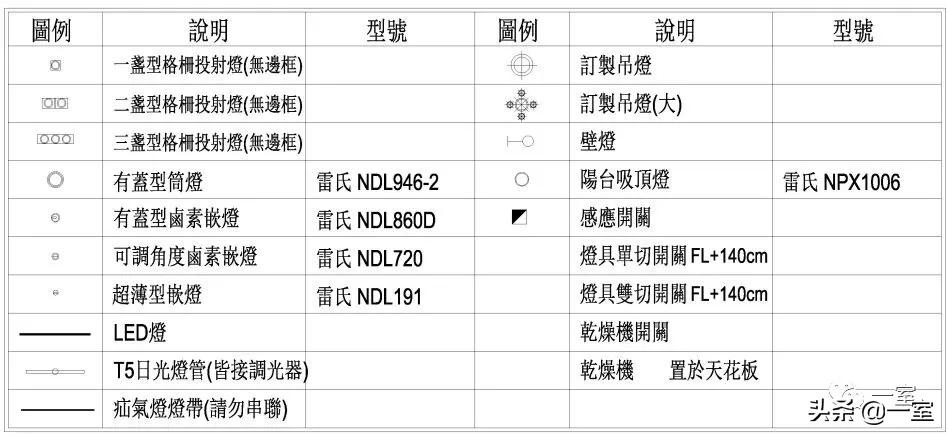

▲ 灯具类图例

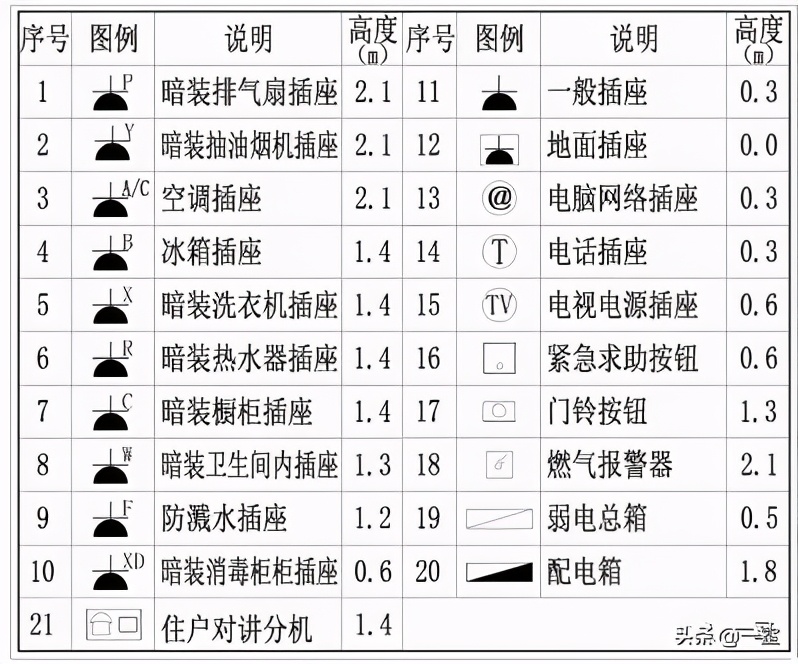

▲平面插座图例
▲ 插座面板

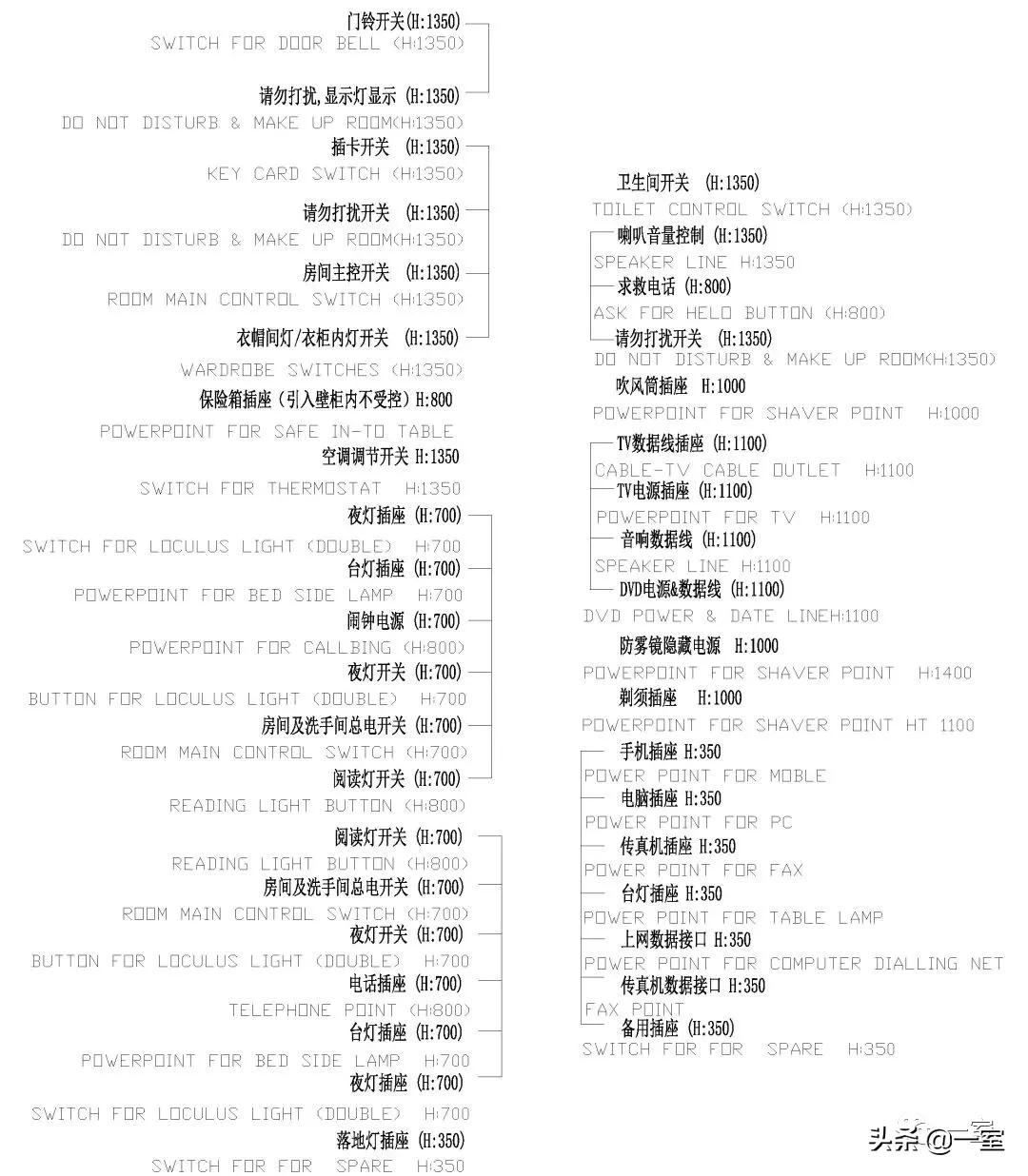

▲ 插座开关高度
▲ 常用图例

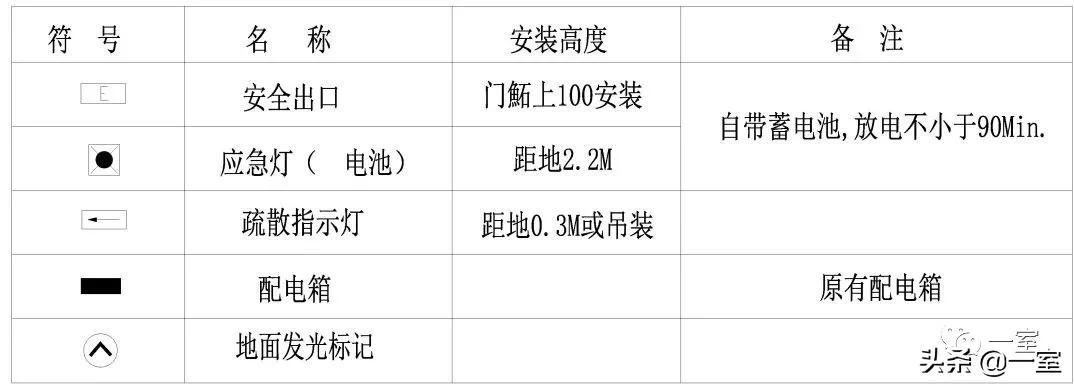

▲电气图例

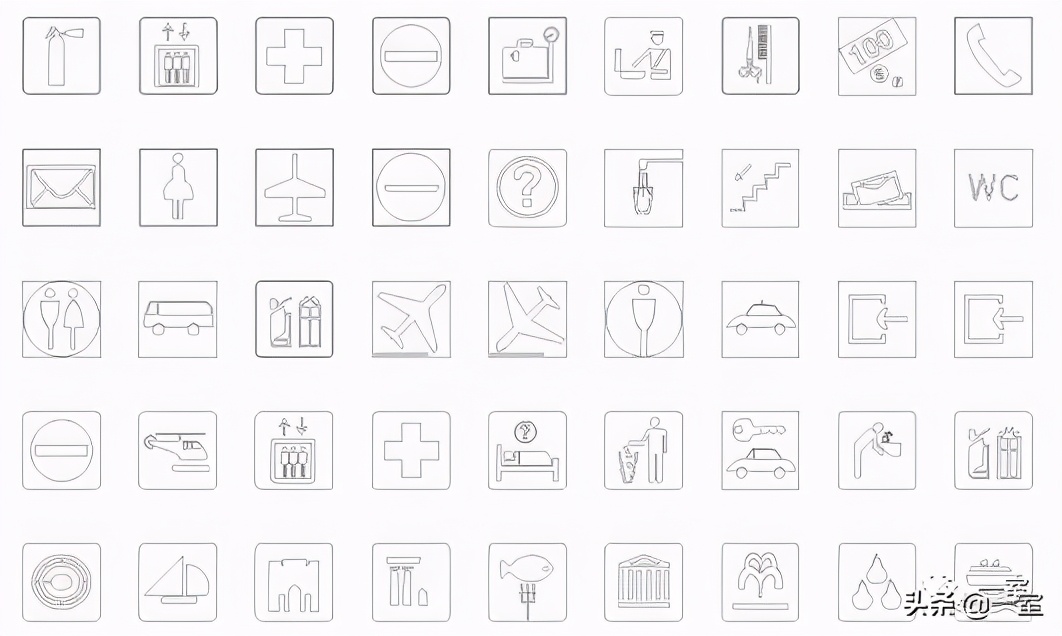

▲ 机电标识图例

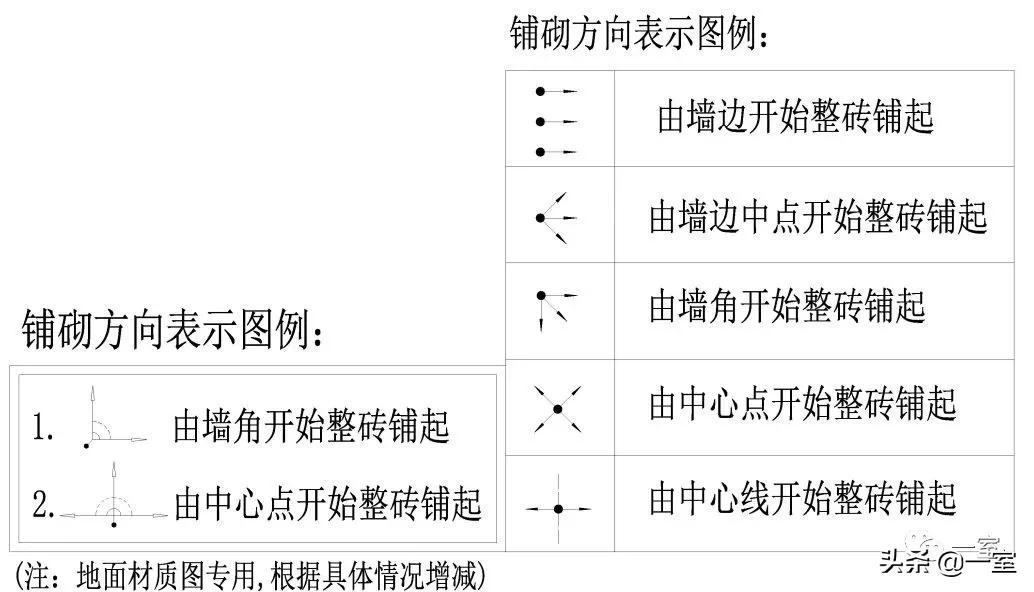

▲ 地面起铺点

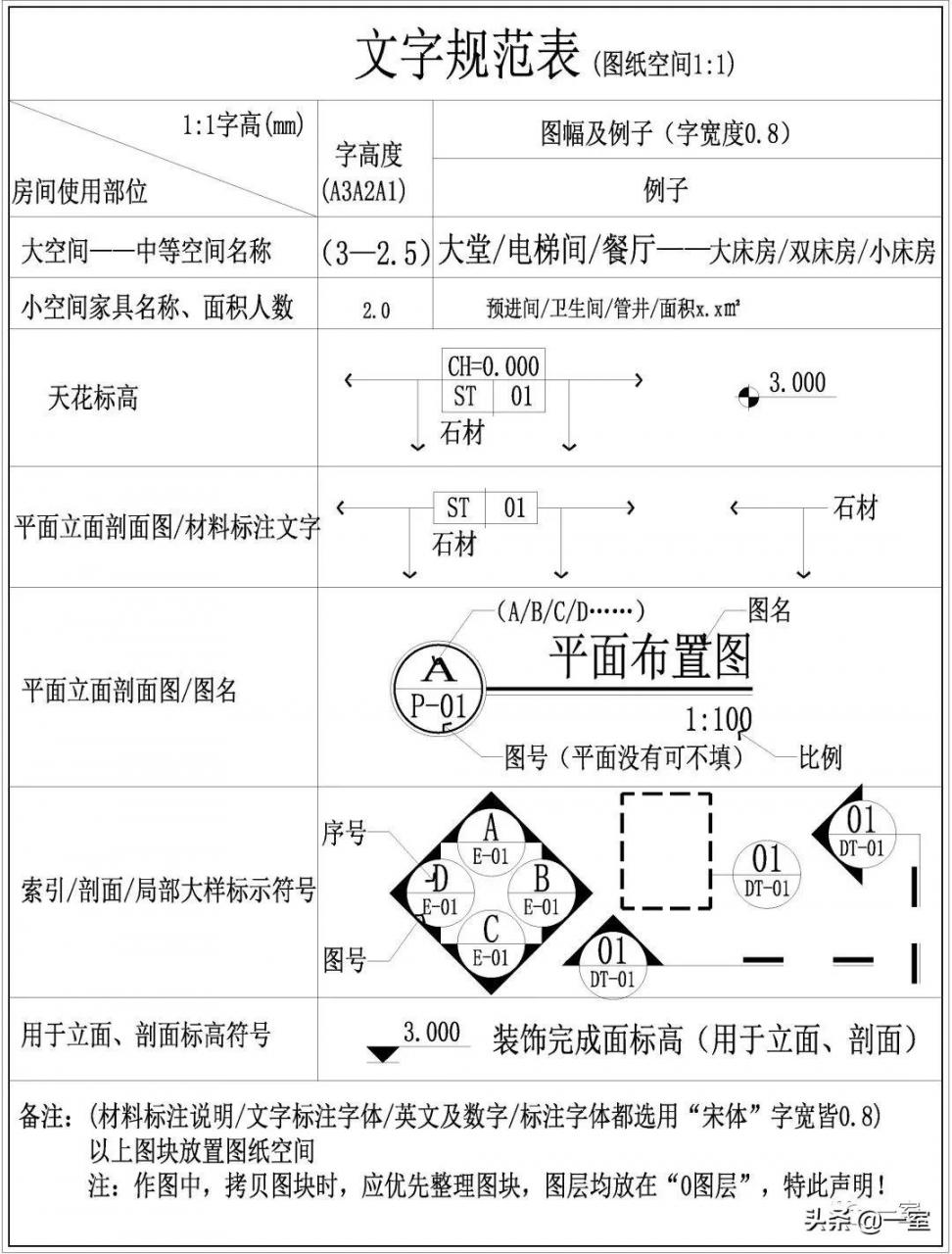

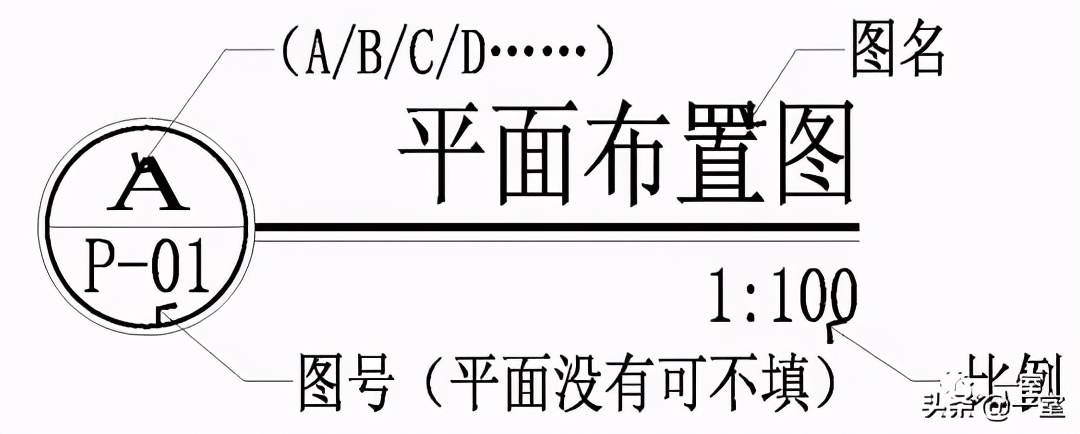

▲ 符号规范(动态)

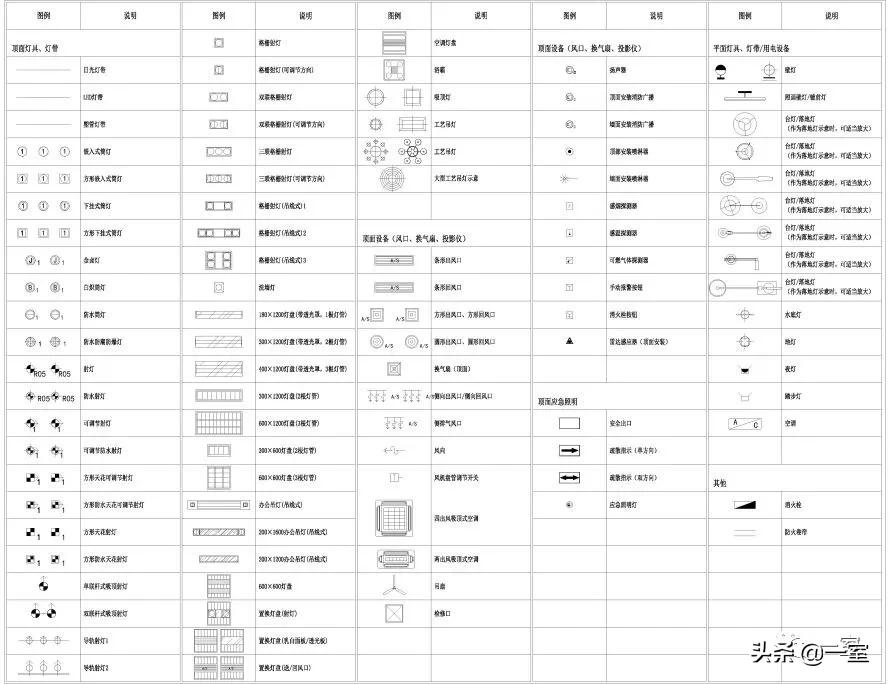

▲ 天花平面图例

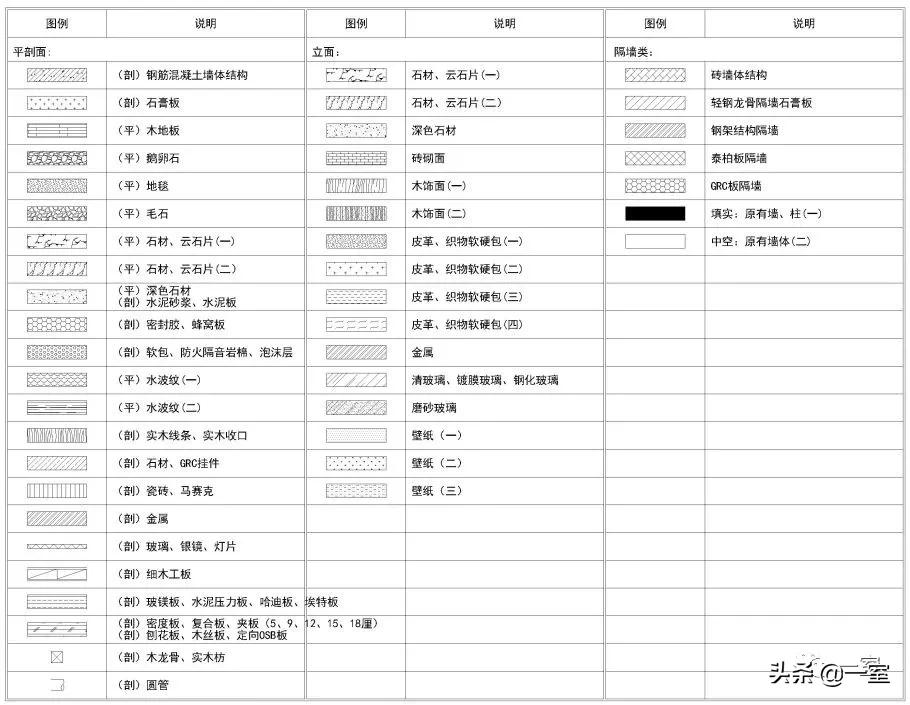

▲ 物料填充类图例
▲ 区域中英互译

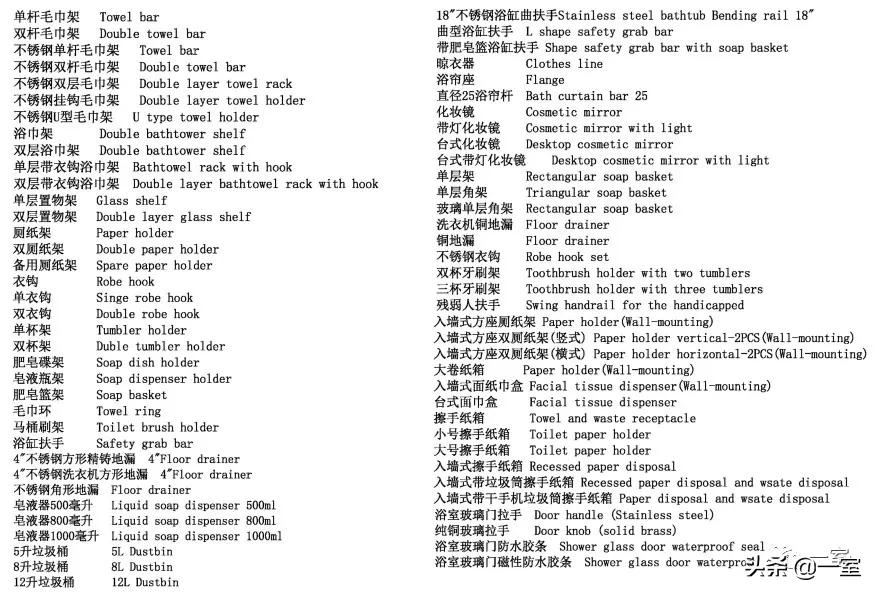

▲ 卫生间器具中英互译
▲以上仅为部分展示
